하드웨어 및 소프트웨어
더 빠른 섬유 강화 열가소성 플라스틱용 테이프 적층 자동화 장비
▍Fiberforge 장비 개요
Fiberforge는 연속섬유 강화 열가소성 테이프(UD Tape)를 활용하여 Near-Net-Shape 라미네이트를 초고속으로 제조하는 자동 테이프 적층 시스템입니다.
이 장비는 구조용 복합재 부품 제작 또는 국부 보강(Selective Reinforcement)에 최적화되어 있으며, 강도·충격 저항성·강성 측면에서 우수한 기계적 특성을 구현할 수 있습니다.
특히 최대 4개의 테이프 스풀을 동시에 사용하여 서로 다른 소재(유리섬유, 탄소섬유, 천연섬유 등)를 혼합 적층할 수 있으며, 다양한 폭과 두께의 테이프 적용이 가능합니다.

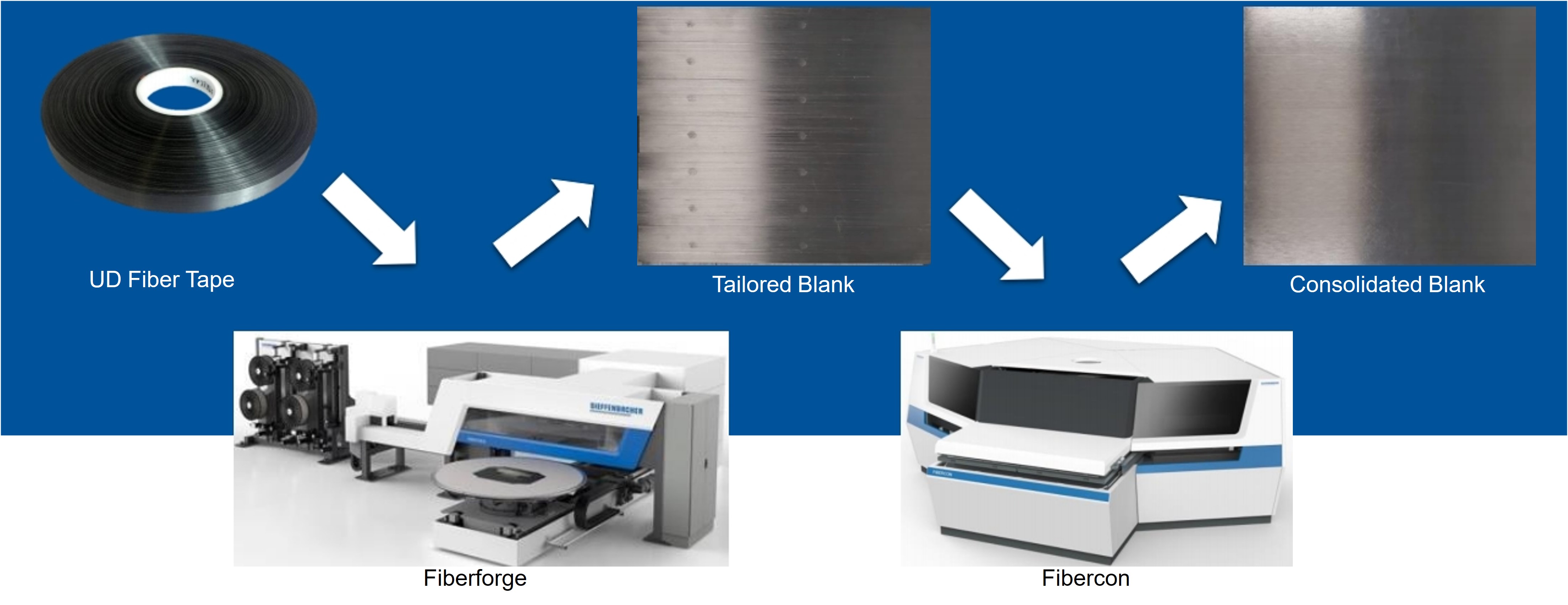

▍공정 원리 (Process Flow)
Fiberforge는 다음과 같은 자동화 공정을 기반으로 동작합니다.
● 테이프 언롤 및 적층: 정의된 패턴에 따라 UD 테이프를 자동 배치
● 직선/각도 절단 (±45°): 테이프 시작/끝단을 형상에 맞게 절단
● Near-Net-Shape 재단: 불필요한 스크랩 최소화
● 초음파 스폿 용착 (Ultrasonic Welding): 적층된 테이프를 부분적으로 접합
→ 이를 통해 고정밀, 고속, 저손실 라미네이트 생산 가능
▍주요 특징 및 성능
● 세계 최고 수준의 테이프 적층 속도 (약 1초/사이클)
● 최대 약 490 kg/h의 높은 생산성
● 최대 4종 소재 동시 적층 가능
● 테이프 폭: 50~165 mm / 두께: 0.1~0.4 mm
● 완전 자동화 공정 (자동 스풀 교체 옵션 포함)
● 반복 정밀도가 높은 다층 적층 기술
▍고객 가치 및 적용 분야
● 대량 생산 최적화: 자동차, 항공 구조 부품 등
● 소재 효율 극대화: Near-Net-Shape로 스크랩 최소화
● 맞춤형 설계 가능: 국부 보강 및 하이브리드 적층
● 연구 및 공정 개발 활용: UNIST 등 연구기관 도입 사례 존재
▍Dieffenbacher의 Fiberforge 기술 강점
1. 공정 통합 역량 (Process Integration)
단순 장비 공급이 아닌
→ 테이프 적층 + 프레스 성형 + 자동화 라인 전체를 통합 제공
2. 열가소성 복합재 전문성
D-LFT, SMC, UD Tape 등 다양한 공정을 보유하여
→ 하이브리드 공정 설계 가능
3. 대량 생산 최적화 기술
자동차 산업 기반의 고속 생산 경험을 통해
→ 초단위 사이클 타임 구현
4. 엔지니어링 서비스 제공
● Layup 설계
● 사이클 타임 분석
● 소재 테스트 및 최적화
→ 장비 + 공정 + 소재까지 End-to-End 지원

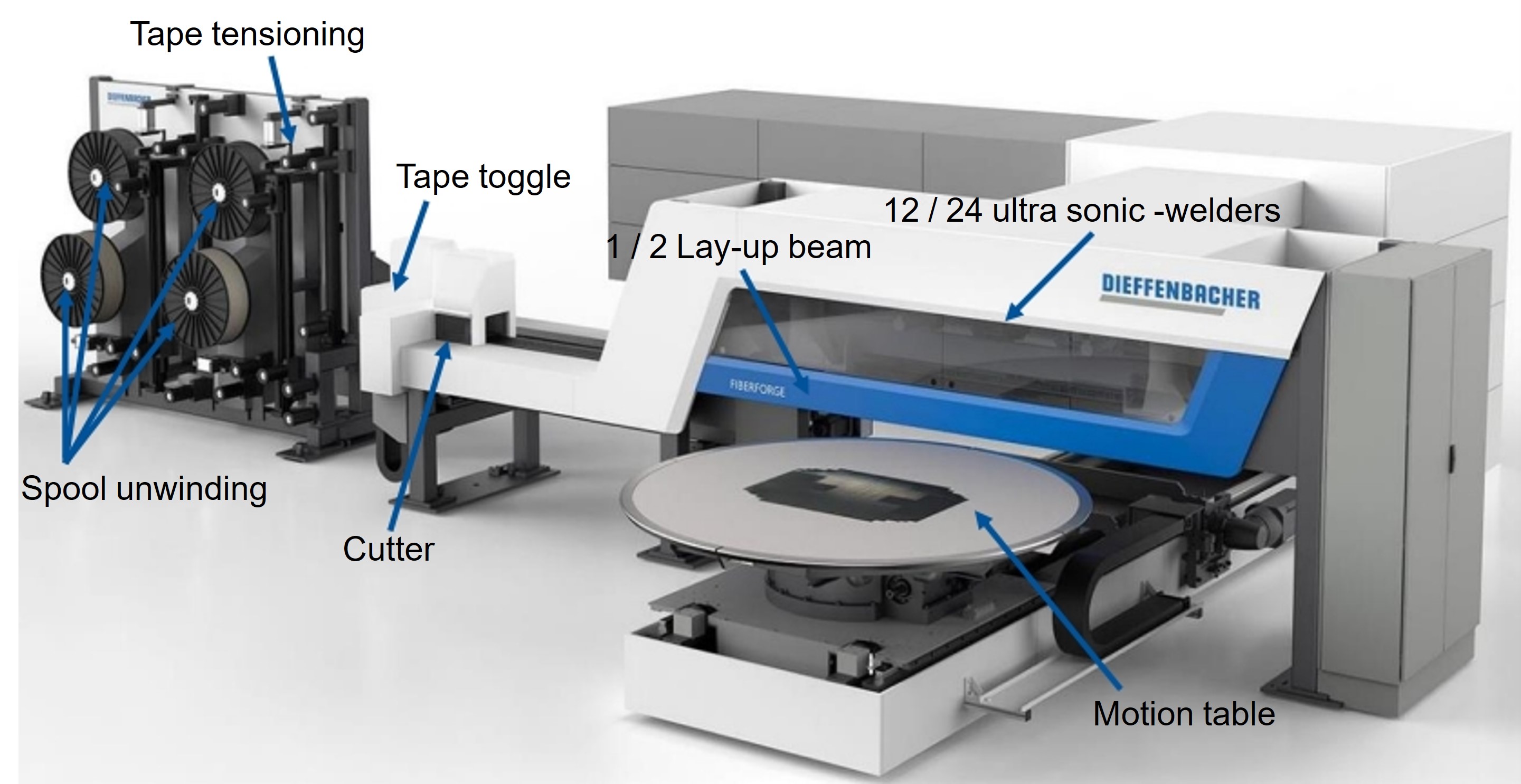

▍구성 및 기능
- 장력 장치가 있는 테이프 크릴(최대 직경 630 mm의 4개 스풀)
- 테이프 지원 가능한 범위(폭 50~165 mm, 두께 0.1~0.4 mm, 길이 50~2000 mm)
- 각도 제단 장치(+45° ~ -45° 각도 제단기 포함)
- 레이업은 초음파를 사용하여 특정 지점을 용접하여 고정 시킴
- 재료 공급(Feed) 및 고효율 진공 시스템
- 모션테이블: 고속회전 및 직선운동(최대 블랭크 직경 2,000 mm)
- 레이업 후, 블랭크를 집어 올려 다음 공정 단계(압밀 또는 출력 컨베이어)로 처리됨

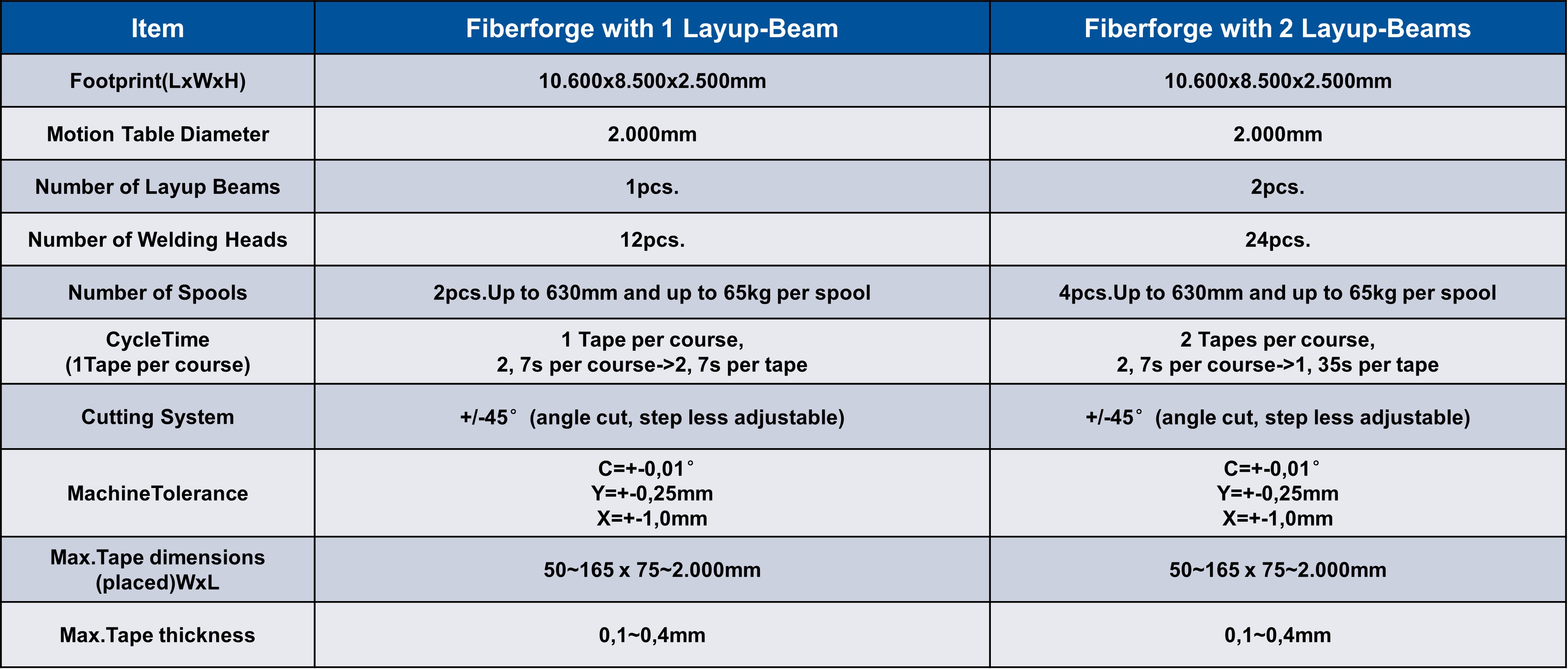

▍장비 상세 스펙
두 타입의 일반적인 기계 설정 및 작동 원리는 동일함. 다만 2 Layup Beam 버전은 상당히 높은 출력 용량을 제공합니다.

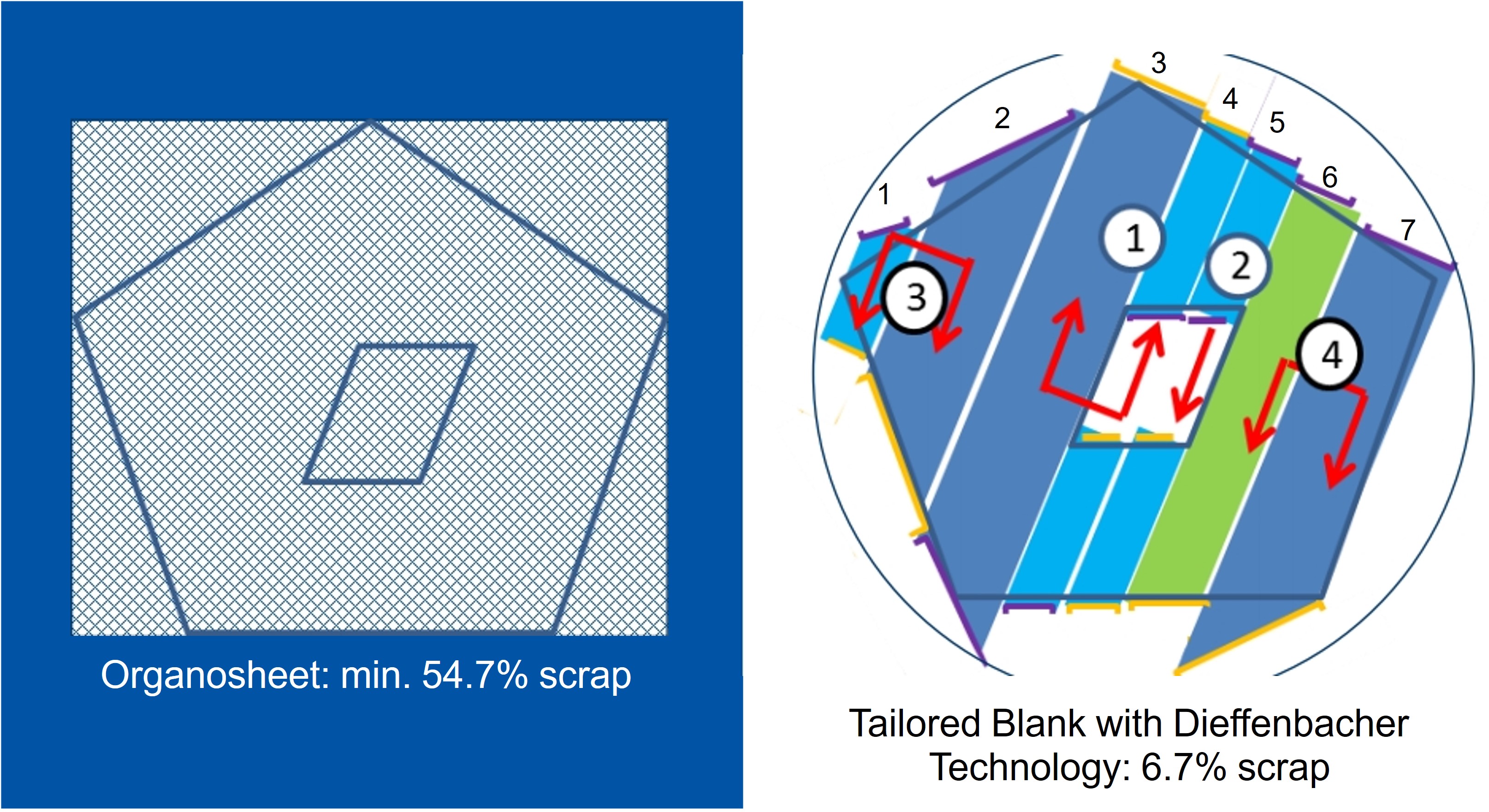

▍장비 장점
- 더 나은 재료 활용
- 더 나은 재료 활용
- 부품 모양과 구조적 특성의 필요에 따라 배치 전략 조정 가능
- 다양한 테이프를 사용하여 부품의 다른 영역 적층에 사용 가능
[제품 문의 및 상담]
본 장비는 사용자 요구 사양에 맞춘 커스터마이징이 가능합니다. 상세한 기술 상담이나 견적 문의는 아래 담당자를 통해 문의 주시기 바랍니다.
2025년 04월 KCompositeLab은 Dieffenbacher(독일)사와 파트너쉽 계약 체결을 통해 라미네이트 적층 자동화 장비(Fiberforge)를 국내에 공급 하고 있습니다.
